產品應用
功能特點

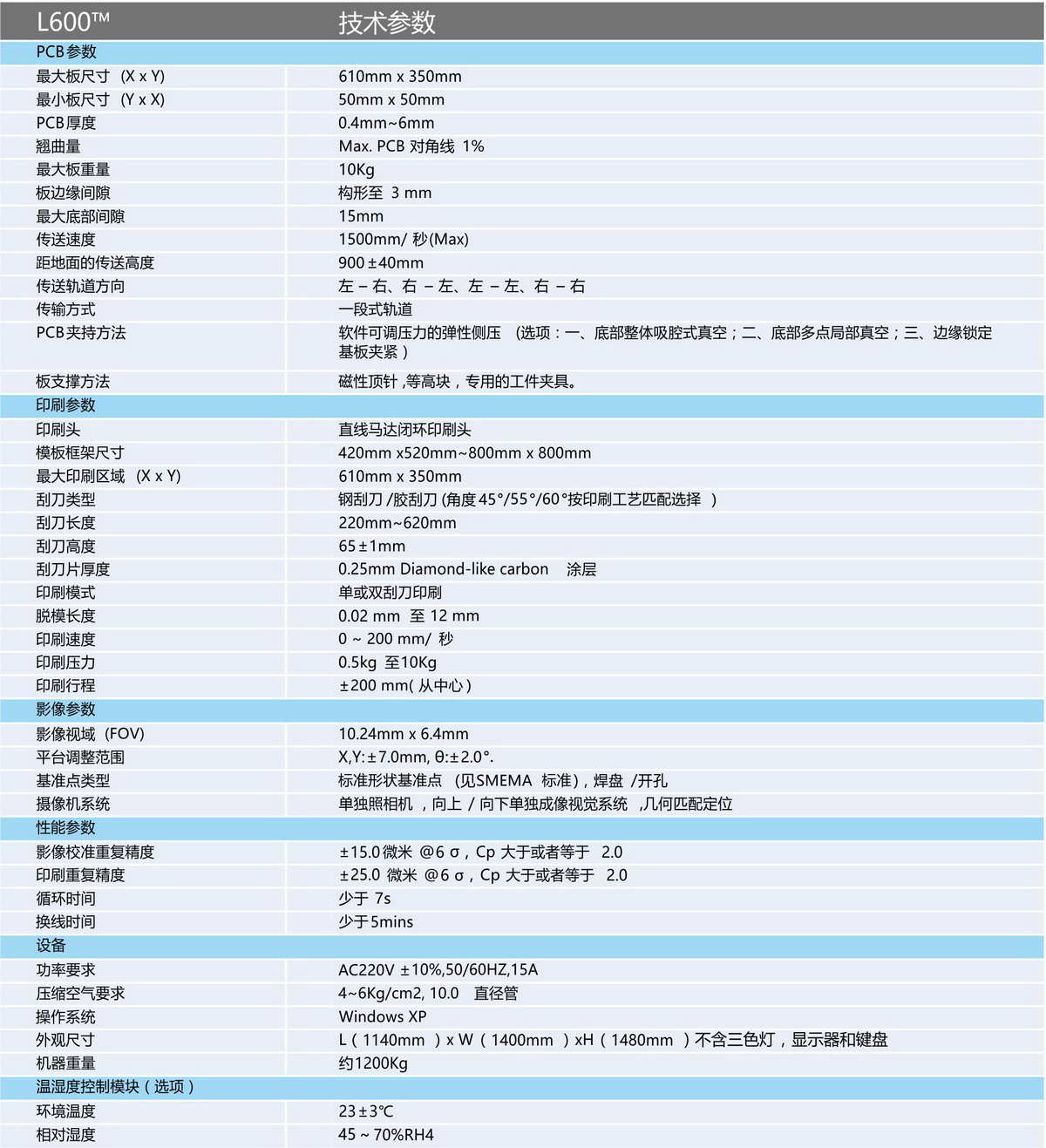

性能參數
1．精度
L600專利的數學運算模型，重復精度±15微米 (±0.0005") @6 σ，Cp ≥ 2.0，
確保機器實現高精度的對位。

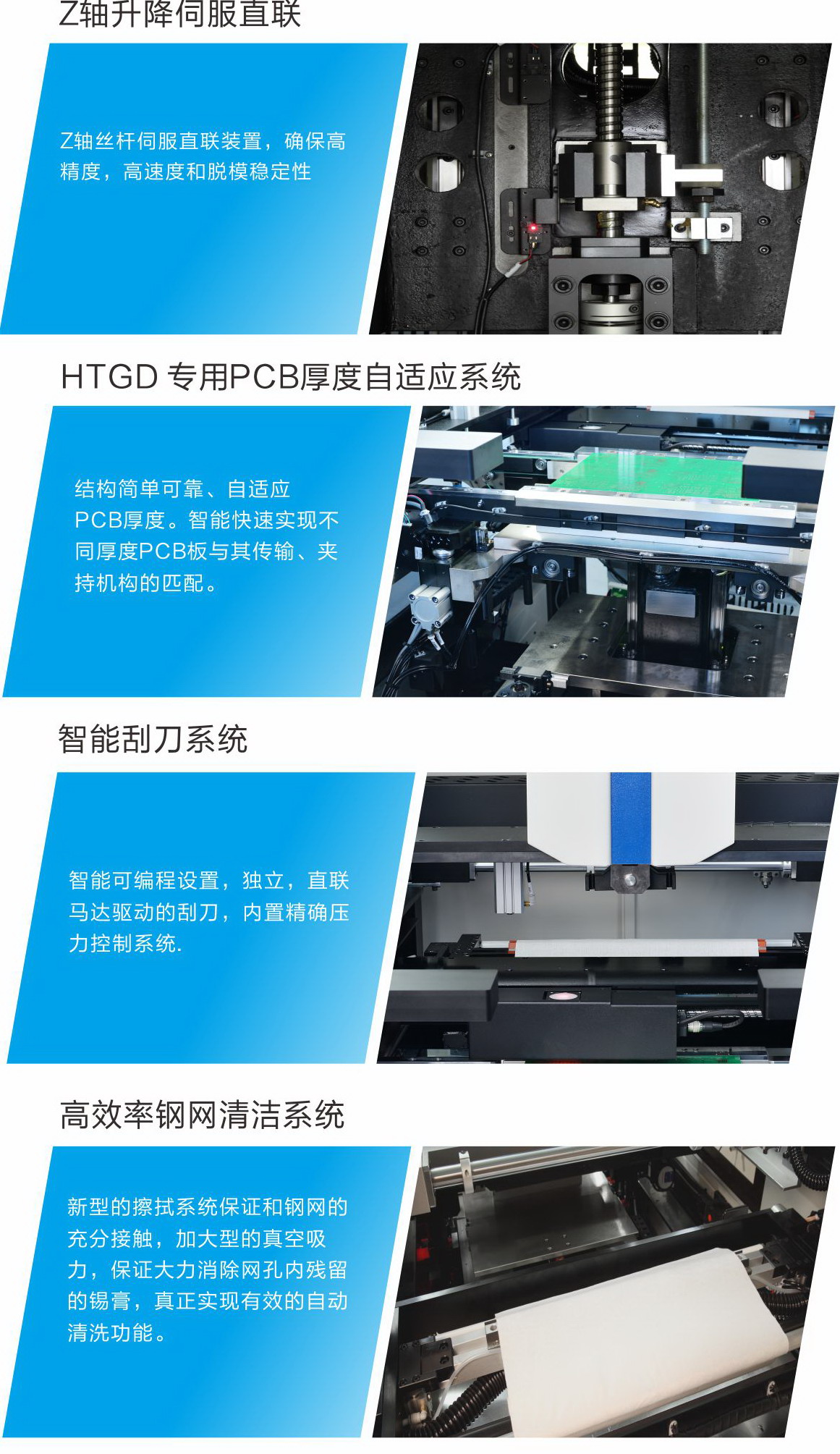

2．HTGD專用PCB厚度自適應系統
結構簡單可靠、自適應PCB厚度。智能快速實現不同厚度PCB板與其傳輸、夾持機構的匹配。
3．圖像及光路系統
全新的光路系統--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Mark點均可很好的識別（包括凹凸不平的Mark點），適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB。四路光源可調，上下同照鋼網和PCB板。
4．可編程的懸浮自調整步進馬達驅動印刷頭
針對于前后刮刀壓力所需不同及升降的穩定性而設計,防止錫膏外泄及刀片具有一定彈性的裝夾設計,刮刀的壓力,升降速度,印刷速度,印刷范圍均軟件可調,且為客戶提供了多種脫模方式來適應不同下錫要求的PCB板,為客戶提供了一個良好的印刷控制平臺。
滑軌型智能刮刀系統，提高運行穩定性及延長使用壽命。
5．HTGD印刷機的PCB定位系統
獨特的平皮帶傳送導軌，磁性頂針，真空腔體，獨創的柔性側壓裝置和選配上壓裝置。
6．清洗系統
該系統提供：干洗、濕洗、真空三種清洗方式，該三種方式可以任意組合使用，并且在客戶不需要自動清洗時，可在生產界面下實現人工清洗，從而減短清洗時間，提高生產效率。
新型的擦拭系統保證和鋼網的充分接觸，加大型的真空吸力 保證大力消除網孔內殘留的錫膏，真正實現有效的自動清洗功能。
獨特的裝紙機構能自適應不同長度的清洗紙。新概念清洗液涂抹系統能自適應不同寬度的清洗紙，減少了不必要的材料浪費。安全，環保。
7．電控系統
采用自主研發的模塊化集成電路，安全、便于維修；采用業界最先進的工控系統，可實現機器在運動過程中修改參數，真正實現暫停功能。
8．高適應性鋼網框裝夾系統
實現各種尺寸的網框的印刷，并可實現在生產過程中的快速更換機型；Y向自動定位。
9．簡單易用的圖形化中/英文操作界面
采用windows XP操作系統，獨立研發的圖形化人機界面：尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作；菜單式中/英文切換，操作日志，故障記錄/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便。
10．2D錫膏印刷質量檢查和分析
對偏移，少錫，漏印，連錫等印刷不良問題能快速檢測，確保印刷品質。
11．平臺系統
采用美國海頓的直線電機驅動，在微動調整下實現超細的傳動，使機器更符合更高精度要求的印刷。
