SPI在SMT行業中指的是錫膏檢測設備（Solder Paste Inspection）的英文簡稱。用于錫膏印刷后檢測錫膏的高度、體積、面積、短路和偏移量。其工作原理：錫膏檢查機增加了錫膏測厚的雷射裝置，所以SPI的工作原理與AOI類似，就是要先取一片拼板目檢沒有問題后讓機器拍照當成標準樣品，后面的板子就依照首片板子的影像及資料來作為判斷根據，這樣會有很多的誤判率，所以需要不斷的修改其參數，直到誤判率降低到一定標準，因此，使用SPI時，需要有工程師維護。

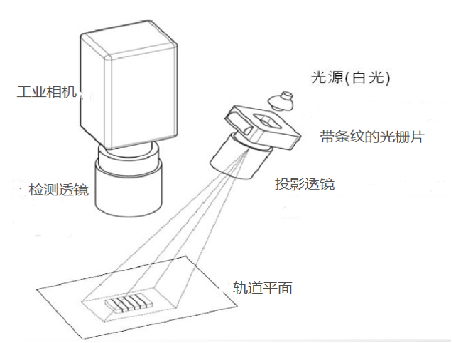

那么SPI具體是如何檢測的呢？目前SPI領域中主要的檢查方法有激光檢査和條紋光檢查兩種。其中激光方法是用點激光實現的。由于點激光加CCD取像須有X、Y逐點擔的機構，并未明顯増加量測速度。為了增加量測速度，需將點激光改成掃描式線激光光線。這兩種是經常用到的方法，此外還有360°輪廓測量理論、對映函數法測量原理( coordinate Mapping)、結構光法( Structure Lighting)、雙鏡頭立體視覺法。但這些方法會受到速度的限制而無法被應用到在線測試上，只適合單點的3D測量。
SPI在市面上常見的分為兩大類，主要區分為離線式錫膏檢查機和在線型錫膏檢測機。設備大部分均采用3D圖像處理技術，3D錫膏檢查機能通過自動X-Y平臺的移動及激光掃描SMT貼片錫膏焊點獲得每個點的3D數據，同時也可用來測量整個焊盤貼片加工過程中施加錫膏的平均厚度，使SMT貼片加工錫膏印刷過程能夠良好受控3DSPH采用程序化設計方式，同種產品一次編程成功，可以無限量掃描，速度較快。
而2D錫膏檢查設備只是測量錫膏上的某一條線的高度，來代表整個焊盤的錫膏厚度。其工作原理是激光發射器發射出來的激光束照射到PCB、銅和錫膏三個不同平面上，依靠不同平面反射回來的激光亮度值換算出錫膏的相對高度。由于2DSPI是點掃描方式，錫膏拉尖或者錫膏斜面都會導致錫膏厚度的測量結果不準確。2DSPI多采用手動旋鈕來調整PCB平臺來對正需要測量的錫膏點，速度較慢。
通常SMT貼片加工廠的錫膏檢查設備除了它自身的主要任務一一測量得到錫膏的厚度值外，還能通過它得到面積、體積、偏移、變形、連橋、缺錫、拉尖等具體的數據，根據客戶的需要調試機器，把詳細的焊點資料導出給客戶檢驗。其檢查的基板尺寸范圍一般是50mx50mm～250mm×330mm，基板厚度范圍為0.4～5.0mm。區分錫膏檢查設備優劣的指標集中在分率、測定重復性、檢查時間、可操作性和GR＆R(重復性和再現性)。而深圳市和田古德自動化設備有限公司研發生產的SPI能夠檢查的基板尺寸范圍是50mx50mm～500mm×460mm，基板厚度范圍是0.6mm～6.0mm。
SPI在SMT中的起到什么作用呢？ 通常，SMT貼片中80-90%的不良是來自于錫膏印刷，那么在錫膏印刷后設置一個SPI錫膏檢查機就很有必要，將SPI放置在錫膏印刷之后，能夠?qū)㈠a膏印刷不良的PCB在貼片前就篩選出來，這樣可以提高回流焊接后的通過率。由于現在越來越多的0201小元件需要貼片焊接，因此錫膏印刷的品質需求就越高，在錫膏印刷后檢查出來的不良比回流焊接后檢查出來的維修成本要低很多，節省成本，并且更容易返修。
以上就是今天和田古德小編跟大家分享的關于SPI的工作原理及功能特點，需要了解更多歡迎關注我們！
