AOI檢測設備又叫AOI自動光學檢測設備，也叫全自動在線型基板外觀檢查機。是目前電子制造業確保產品質量的重要檢測工具，也是SMT制程中質量控制工具，因此,如何選擇和使用適合自已產品要求的AOI自動光學檢測設備,已經成為眾多電子制造商十分關注的問題。

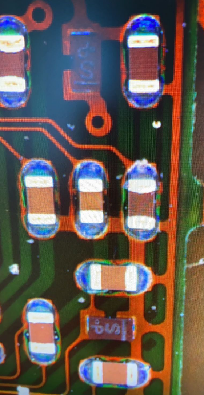

首先我們知道，AOI檢測設備原理是，當自動檢測時，AOI檢測設備通過高清CCD攝像頭自動掃描PCBA產品，采集圖像，將測試的檢測點與數據庫中合格的參數進行比較，再經過圖像處理，檢查出目標產品上的缺陷，同時通過顯示器或自動標志把缺陷顯示或標示出來， 供維修人員修整和SMT工程人員改善工藝。
市場上的AOI檢測設備的大致流程是相同的，基本上都是通過圖形識別法。利用AOI系統中存儲的標準數字化圖像與實際檢測到的圖像進行比較，從而獲得檢測結果。

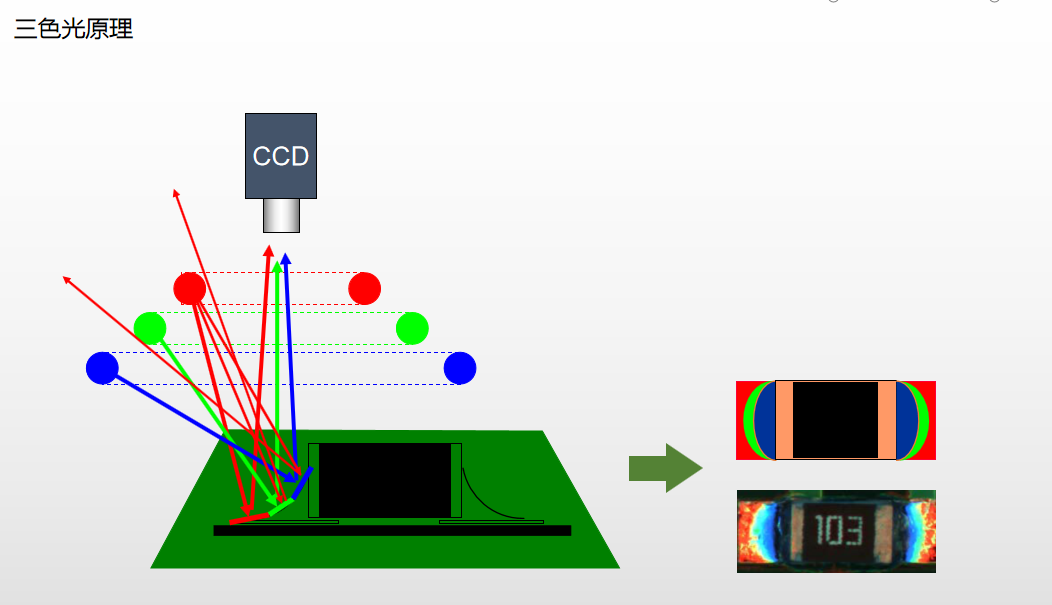

AOI的光線照射有白光和彩色光兩個類型設備，白光是用256層次的灰度；彩色是用紅光，綠光，藍光，光線照射到焊錫/元器件的表面，通過光線反射到鏡頭中，產生二維圖像的三維顯示，來反饋焊點或者元器件的高度和色差。人看到和認識物體是通過光線反射回來的量進行判斷，反射量多為亮，反射量少為暗。AOI與人判斷的原理相同。
AOI從鏡頭數量來說有單鏡頭和多鏡頭，這是技術方案實現的一種選擇，但并非多鏡頭的就比較好，因?yàn)閱午R頭通過多個光源的不同角度照射也能得到很好的檢測圖像。尤其是針對無鉛焊接的表面比較粗糙，會產生形狀不同的焊點，容易形成氣泡，而且容易出現零件一端翹立的特點，新的AOI設備也都進行了適應性的硬件和算法的更新。
和田古德AOI采用的高清彩色全局曝光數字相機，同時配備的遠心鏡頭，能夠消除卷簾相機的拖影現象，提升了檢測速度，同時可以從容應對高元件側面焊盤的檢測。在直線型測試、偏轉角度測試、距離測試上，均有更精準的效果。
AOI雖然可用于生產線上的多個位置，每個位置均可檢測特殊缺陷，比如和田古德AOI舉支持smt爐前，爐后以及sip工位的檢測，同時也支持0201封裝的元件檢測。不過，一般的SMT工作者習慣將AOI檢測設備放置在回流焊之后，也是在SMT工藝過程的末個步驟進行檢查，因?yàn)檫@個位置可發現全部的裝配錯誤。回流焊后檢查能夠提供高度的安全性，因?yàn)樗?/span>能識別由錫膏印刷、元件貼裝和回流過程引起的錯誤。

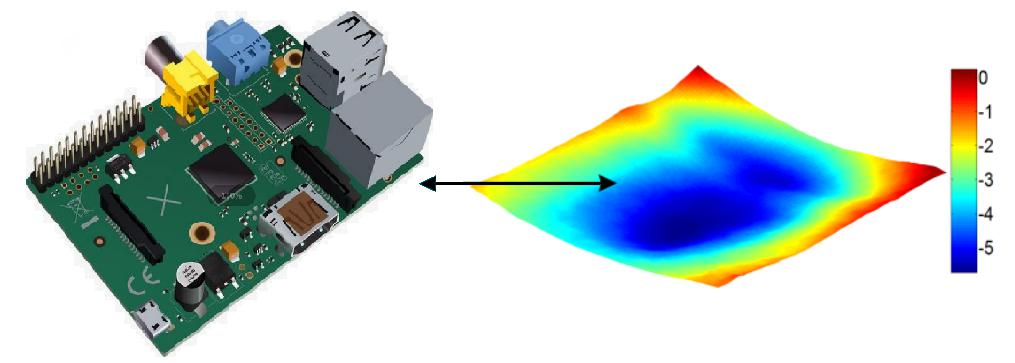

和田古德研發生產的AOI檢測設備提供了很好的板彎補償，由于PCBA在過爐時，板上的各種類型的元件吸收熱量的差異導致板的受熱不均勻，會存在板一定程度的變形，CAD坐標與過爐后的板，元件位置無法對應準確。那么在板彎補償后，能夠使坐標與元件對應位置準確，提高檢測效率。
